บูชกลึง CNC
วัสดุบุชชิ่งที่มีเกรดที่แน่นอน: C93700 บรอนซ์, ทองเหลือง C36000, สเตนเลส 316L และ 17-4 PH, เหล็ก 1045/4140, อะลูมิเนียม 6061-T6, ไทเทเนียมเกรด 2
การกลึง CNC การคว้าน การกัด การขัด และการเจียรที่แม่นยำ
±0.005 มม. บนรูเจาะและ OD; ความร่วมศูนย์ของ ID- ถึง - OD ถูกควบคุม
มีให้เลือกทั้งร่องน้ำมัน คุณสมบัติการหล่อลื่น นิกเกิลแบบไม่ใช้ไฟฟ้า การชุบดีบุก และฮาร์ดโครม
เราผลิตตามแบบบูชกลึง CNCจากแบบของลูกค้าและไฟล์ CAD รวมถึงบูชปลอกธรรมดา บูชหน้าแปลน แหวนรองกันรุน ไกด์บูช บูชเดือยและบานพับ บูชปั๊มและวาล์ว แหวนกันสึก ปลอกเว้นระยะ และบูชแบบขั้นบันได. ความสามารถในการกลึง CNC การคว้าน การกัด การขัด และการเจียรของเรารองรับ-บุชชิ่งพิกัดความเผื่อที่แน่นหนาสำหรับตลับลูกปืน ปั๊ม วาล์ว กระบอกไฮดรอลิก ยานยนต์ และเครื่องจักรอุตสาหกรรม
บุชชิ่งจะวางเพลาหรือหมุด กระจายโหลด ลดแรงเสียดทานและการสึกหรอ และจัดตำแหน่งส่วนประกอบ - ดังนั้นเส้นผ่านศูนย์กลางของรู ความพอดีของ OD ความร่วมศูนย์ ความหนาของผนัง ความเหลี่ยม และการตกแต่งพื้นผิวเป็นคุณสมบัติที่กำหนดว่าจะทำงานได้อย่างน่าเชื่อถือหรือไม่ เรากลึงบุชชิ่งจากบรอนซ์และทองเหลือง (C93700, C36000, C46400), คาร์บอนและโลหะผสม (1045, 1144, 4140, 4340, 52100), สแตนเลส (303, 304, 316L, 17-4 PH), อลูมิเนียม (6061-T6, 7075-T6), ทองแดง (C10100, C11000, C17200) และไทเทเนียม (เกรด 2, เกรด 5)ด้วยการอบชุบด้วยความร้อน การชุบและการขัดเงาตามแบบที่กำหนด ชิ้นส่วนได้รับการผลิตตามขนาด ความคลาดเคลื่อน วัสดุ และข้อกำหนดการตกแต่งที่ระบุ โดยมีใบรับรองวัสดุตามคำขอ
ประเภทของบูชกลึง CNC ที่เราผลิต
เราตัดเฉือนบุชชิ่งหลายประเภท ด้านล่างเป็นเรื่องธรรมดาที่สุด หากภาพวาดของคุณแสดงการกำหนดค่าอื่น ให้ส่งเพื่อตรวจสอบ

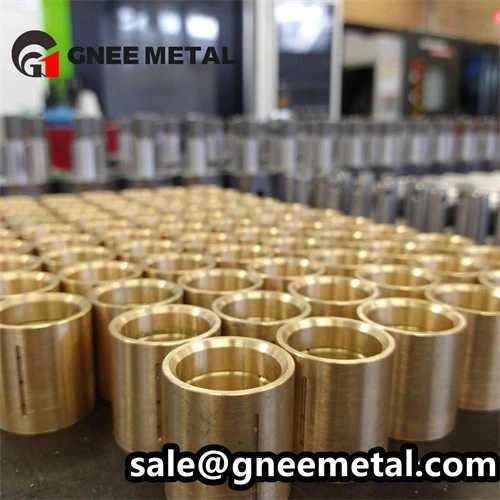

บูชแขนธรรมดา
ตลับลูกปืนกาบทรงกระบอกตรงที่มีรูที่แม่นยำและ OD สำหรับการรองรับเพลาและการวางตำแหน่งในตัวเรือน
วัสดุ: C93700 · C36000 · 316L · 1045

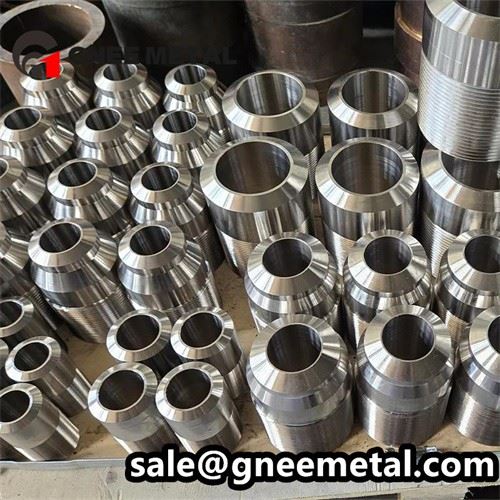

บูชหน้าแปลน
ปลอกบุชชิ่งพร้อมหน้าแปลนในตัวสำหรับตำแหน่งตามแนวแกนและการจัดการแรงขับในชิ้นส่วนเดียว
วัสดุ: C93700 · C46400 · 316L · 6061-T6
แหวนรองและเพลท
แหวนรองแรงขับแบบแบนหรือแบบร่องที่รับภาระตามแนวแกนระหว่างหน้าหมุนในปั๊ม กระปุกเกียร์ และแอคทูเอเตอร์
วัสดุ:C93700 · 4140 · 17-4 พีเอช · 52100
ไกด์บูช
บูชไกด์ที่แม่นยำสำหรับเครื่องมือกด จิ๊ก ฟิกซ์เจอร์ และลิเนียร์ไกด์ พร้อมรูเจาะและ OD กราวด์
วัสดุ:52100 · 4140 · 1144 · 17-4 PH
บูชเดือยและบานพับ
หมุดหมุนและบุชบานพับสำหรับส่วนต่อ แขน และประตู โดยมีระยะห่างที่ควบคุมได้และพื้นผิวที่มีแรงเสียดทานต่ำ-
วัสดุ: C93700 · C36000 · 316L · 6061-T6
บูชปั๊มและวาล์ว
บุชชิ่งสำหรับปั๊มดิสเพลสเมนต์แบบแรงเหวี่ยงและแบบบวก- บอลวาล์วและเกตวาล์ว พร้อมพื้นผิวที่ต้านทานการซีลและ-การสึกหรอ
วัสดุ:316L · 17-4 PH · C93700 · ไทเทเนียมเกรด 2
สวมแหวนและแถบ
สวมแหวนและแถบที่จำกัดการเคลื่อนที่ของโรเตอร์หรือลูกสูบ และปกป้องตัวเรือนจากการสัมผัสกับปั๊มและกระบอกสูบ
วัสดุ:C93700 · C46400 · 17-4 พีเอช · 316L
สเปเซอร์และปลอกสวมหาตำแหน่ง
ปลอกที่กำหนดตำแหน่งตามแนวแกนและระยะห่างบนเพลา โดยควบคุมความยาวได้และหน้าตัดขนานกัน
วัสดุ: 1045 · 4140 · 316L · 6061-T6
บูชแบบขั้นบันได
บุชชิ่งที่มี OD หรือรูแบบขั้นบันไดตั้งแต่ 2 อันขึ้นไปสำหรับวางติดกับไหล่และรองรับขนาดที่พอดีที่แตกต่างกัน
วัสดุ:C93700 · 4140 · 316L · 17-4 พีเอช
บูชแยกส่วน
บูชแยกหรือสอง-ชิ้นสำหรับยึดเพลาหรือประกอบเข้ากับเพลาโดยไม่ต้องถอดชิ้นส่วนอุปกรณ์
วัสดุ: C93700 · C46400 · 1045 · 316L
บูชเครื่องมือและเกจวัด
บุชชิ่งความแม่นยำสูงขนาดเล็กสำหรับเครื่องมือ เซ็นเซอร์ และเกจ พร้อมพิกัดความเผื่อของรูขนาดไมครอนและการตกแต่งที่ประณีต
วัสดุ:316L · 17-4 พีเอช · 52100 · C36000
บูชร่องน้ำมัน-
บุชชิ่งที่มีร่องน้ำมันกลึง ร่อง และช่องหล่อลื่นสำหรับจาระบีหรือแบริ่งธรรมดาที่หล่อลื่นด้วยน้ำมัน-
วัสดุ: C93700 · C46400 · 1144 · 316L
มีบูชแบบสั่งทำพิเศษไหม? ส่งรูปวาดของคุณ
กระบวนการตัดเฉือน CNC สำหรับบุชชิ่ง

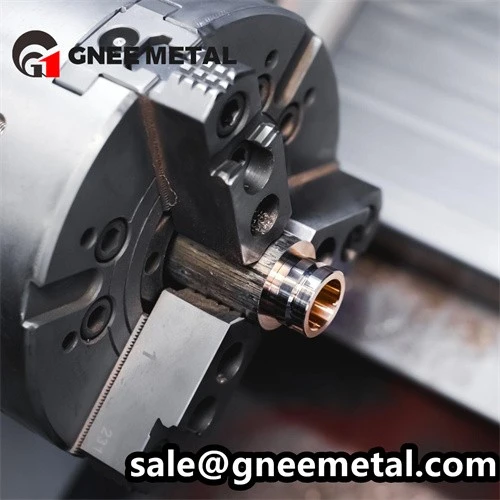

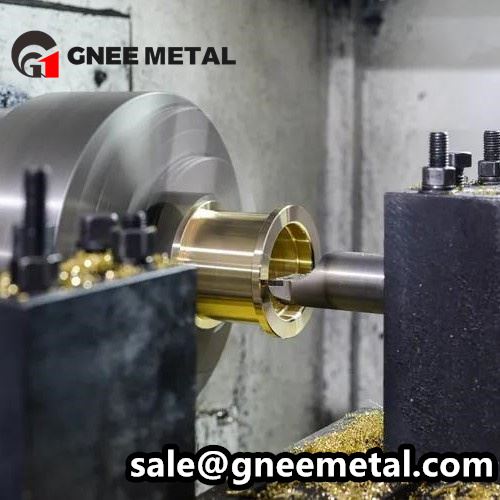

การกลึงและคว้าน CNC
ดีที่สุดสำหรับ:เจาะ · ODs ·เรียว · ขั้นตอน · ไหล่
กระบวนการหลักสำหรับบูชส่วนใหญ่ ควบคุมเส้นผ่านศูนย์กลางของรู, OD และศูนย์กลาง
เครื่องกัดซีเอ็นซี
ดีที่สุดสำหรับ:ร่องน้ำมัน · ช่อง · แฟลต · รูขวาง · ทางหล่อลื่น
สำหรับคุณสมบัติการบดบนตัวบุชชิ่งและหน้าแปลน
การสร้างเสริม
ดีที่สุดสำหรับ:รูเจาะที่แม่นยำ · พื้นผิวแบริ่ง · ซีล-รูสัมผัส
รองรับเส้นผ่านศูนย์กลางของรูเจาะขนาดไมครอนและสร้างพื้นผิวฟักขวาง-ที่คงสารหล่อลื่นไว้
การเจียร ID และ OD
ดีที่สุดสำหรับ:บูชไกด์ · บูชชุบแข็ง · บูชอุปกรณ์
ได้ผิวสำเร็จ Ra 0.1–0.4 μm และพิกัดความเผื่อของรูเจาะแน่น/OD บนชิ้นส่วนที่ชุบแข็ง
การเจาะลึก
ดีที่สุดสำหรับ:ร่องสลัก · เส้นโค้ง · โปรไฟล์ภายในในบุชชิ่ง
สำหรับคุณสมบัติรูกุญแจภายในหรือร่องฟันเฟืองในบูชเกียร์
การตัดด้าย
ดีที่สุดสำหรับ:บูชแบบปรับได้ · ปลอกเกลียว · น็อตยึด
เกลียวภายในและภายนอกสำหรับบูชแบบปรับได้และแบบเกลียว
วัสดุบุชชิ่ง CNC
สำหรับบุชชิ่งนั้นขึ้นอยู่กับการเลือกใช้วัสดุโหลด ความเร็ว การหล่อลื่น การสึกหรอ การกัดกร่อน อุณหภูมิ และดูว่าบุชชิ่งวิ่งชนเพลาหรือตัวเรือนหรือไม่. เราตัดเฉือนบุชชิ่งจากวัสดุโลหะตามรายการด้านล่าง - อลูมิเนียม ทองเหลืองและทองแดง สแตนเลส เหล็กคาร์บอนและโลหะผสม และไทเทเนียม
| วัสดุ | เกรดทั่วไป | การใช้งานบุชชิ่งทั่วไป | ข้อได้เปรียบที่สำคัญ |
|---|---|---|---|
| เหล็กกล้าคาร์บอนและโลหะผสม | 1045 · 1060 · 1144 · 4140 · 4340 · 5120 · 52100 · 8620 | ไกด์บูช, บูชชุบแข็ง, แหวนรองแทง, ปลอกสเปเซอร์, บูชปั๊ม | มีความแข็งแรงสูงทนต่อการสึกหรอและชุบแข็ง ต้นทุน-มีประสิทธิภาพสำหรับบุชชิ่งที่รับน้ำหนัก |
| สแตนเลส | 303 · 304 · 304L · 316 · 316L · 17-4 PH · 410 · 420 | บูชปั๊มและวาล์ว บูชอาหารและยา บูชสำหรับงานทางทะเลและการกัดกร่อน-บูชวิกฤต | ความต้านทานการกัดกร่อนและสุขอนามัย 17-4 PH เพิ่มความแข็งแรงสูง 303 เครื่องได้อย่างอิสระ |
| อลูมิเนียม | 6061-T6 · 6063-T5 · 7075-T6 · 2024-T3 · 5052-H32 | บูชนำทางน้ำหนักเบา บูชหุ่นยนต์และระบบอัตโนมัติ บูชอุปกรณ์ | น้ำหนักเบา สามารถชุบอโนไดซ์ได้ ง่ายต่อการตัดเฉือน 7075-T6 มีความแข็งแรงของอะลูมิเนียมสูงสุด |
| ทองเหลืองและทองแดง | C36000 ฟรี-ตัดทองเหลือง · C46400 ทองเหลืองเรือ · C93700 ตะกั่วทองแดง · C95400 อลูมิเนียมบรอนซ์ | แบริ่งธรรมดา บูชหน้าแปลน บูชเดือยและบานพับ แหวนกันสึก บูชปั๊ม | ความสามารถในการแปรรูป ความต้านทานการสึกหรอ และความสามารถในการฝังได้ดีเยี่ยมสำหรับตลับลูกปืนธรรมดา |
| ทองแดง | C10100 (OFHC) · ทองแดงอิเล็กโทรไลต์ C11000 · ทองแดงเบริลเลียม C17200 | บูชนำไฟฟ้า บูชเซ็นเซอร์และหน้าสัมผัส บูชอิเล็กโทรด | การนำไฟฟ้าและความร้อนสูง C17200 เพิ่มคุณสมบัติความแข็งแรงสูงและสปริง |
| ไทเทเนียม | เกรด 2 (CP) · เกรด 5 (Ti-6Al-4V) | บูชปั๊มทางทะเลและเคมี บูชทางการแพทย์ บูชต้านทานการสึกหรอน้ำหนักเบา- | ต้านทานการกัดกร่อนได้ดีเยี่ยม มีความแข็งแรงสูง-ถึง-น้ำหนัก ไม่ใช่-แม่เหล็ก |
คู่มือการเลือกวัสดุบุชชิ่ง
การเลือกวัสดุบุชชิ่งที่เหมาะสมนั้นขึ้นอยู่กับวิธีการรับน้ำหนักของบุชชิ่งและสภาพแวดล้อมในการทำงาน ด้านล่างนี้คือปัจจัยในการเลือกทั่วไปที่เราพิจารณาเมื่อตรวจสอบแบบของลูกค้า
โหลดหนักและการสึกหรอ
สำหรับบูชรับน้ำหนักที่มีแรงในแนวรัศมีหรือแนวแกน4140, 4340, 52100เหล็กและ17-4 พสแตนเลสมีความแข็งแรงสูงและสามารถชุบแข็งเพื่อต้านทานการสึกหรอ
บริการแบริ่งธรรมดา
สำหรับตลับลูกปืนธรรมดาที่ทำงานบนเพลาC93700 ตะกั่วทองแดง, C46400 ทองเหลืองทหารเรือและC36000 ทองเหลืองมีความสามารถในการฝังตัว ความต้านทานการสึกหรอ และความสามารถในการแปรรูปที่ดี
การกัดกร่อนและทางทะเล
สำหรับปั๊ม วาล์ว และบูชมารีน316L, 17-4 PH, ไทเทเนียมเกรด 2และC46400 ทองเหลืองกองทัพเรือต้านทานการกัดกร่อนของน้ำทะเลและสารเคมี
น้ำหนักเบาและไม่เป็น-แม่เหล็ก
สำหรับหุ่นยนต์และเครื่องมือ6061-T6, 7075-T6อลูมิเนียมและไทเทเนียมเกรด 2ลดน้ำหนักและไม่ใช่-แม่เหล็ก
บูชนำไฟฟ้า
สำหรับบูชไฟฟ้าและเซนเซอร์C10100 OFHC ทองแดง, C11000และC17200 ทองแดงเบริลเลียมให้ค่าการนำไฟฟ้าและความแข็งแรงสูง
บูชไกด์แบบแข็ง
สำหรับเครื่องมือกด-และบูชไกด์จิ๊ก52100, 4140และ1144 (เติมซัลเฟอร์)เหล็กสามารถผ่านการชุบแข็ง-และบดเพื่อความแม่นยำ
การรักษาความร้อนสำหรับบูช CNC
บุชชิ่งเหล็กมักต้องใช้รูที่แข็ง-และทนทานต่อการสึกหรอหรือ OD ที่มีแกนที่แข็งแรง การอบชุบด้วยความร้อนจะถูกระบุโดยแบบร่างและทาก่อนการตัดแต่งขึ้นรูปด้วยเครื่องจักรพื้นผิวที่สำคัญ
| การรักษาความร้อน | เกรดที่ใช้บังคับ | ชิ้นส่วนบุชชิ่งทั่วไป | ผลประโยชน์ |
|---|---|---|---|
| ผ่านการชุบแข็งและแบ่งเบาบรรเทา | 52100 · 4140 · 4340 | บูชไกด์, บูชชุบแข็ง, แหวนรองแทง | มีความแข็งสม่ำเสมอและทนต่อการสึกหรอตลอดทั้งส่วน |
| การแข็งตัวแบบเหนี่ยวนำ | 1045 · 4140 · 4340 | บุชชิ่งรูและ OD พื้นผิวสึกหรอ | พื้นผิวที่ทนทาน{0}}ต่อการสึกหรอ (45–55 HRC) พร้อมแกนที่แข็งแกร่ง |
| คาร์บูไรซิ่ง | 8620 · 5120 · 20CrMnTi | บูชเกียร์, บูชสไปลน์ | ความแข็งพื้นผิวสูง (58–62 HRC) พร้อมแกนที่แข็งแกร่ง |
| ไนไตรดิ้ง / แก๊สไนไตรดิ้ง | 4140 · 38CrMoAlA | บูชความแม่นยำสูง- บูชและอุปกรณ์ | ความแข็งผิวสูงและการบิดเบือนต่ำ |
| โซลูชั่น+ริ้วรอย | 17-4 พีเอช · 7075-T6 | บุชชิ่งสแตนเลสและอะลูมิเนียม-ความแข็งแรงสูง | มีความแข็งแรงสูงทนต่อการกัดกร่อน |
| คลายเครียด | เกรดเหล็กทั้งหมด | บูชที่มีความแม่นยำก่อนการเจียร/ลับคม | ปรับปรุงความเสถียรของมิติ |
ความคลาดเคลื่อนและข้อมูลจำเพาะของเครื่องจักรบุชชิ่ง
ประสิทธิภาพของบุชชิ่งขึ้นอยู่กับการควบคุมอย่างใกล้ชิดของเส้นผ่านศูนย์กลางของรู ความพอดีของ OD ความร่วมศูนย์ และความเหลี่ยม เรายึดคุณสมบัติด้านล่างไว้ในการวาด และเข้มงวดยิ่งขึ้นเมื่อมีการร้องขอ
| ข้อมูลจำเพาะ | ความสามารถทั่วไป | การใช้งานบุชชิ่งทั่วไป |
|---|---|---|
| เจาะ (ID) | ±0.01 มม. (ความแม่นยำถึง ±0.005 มม.) | พื้นผิวแบริ่ง เพลา-รูรัน ซีล-รูสัมผัส |
| เส้นผ่านศูนย์กลางภายนอก/O.D. (OD) | ±0.01 มม. (ความแม่นยำถึง ±0.005 มม.) | ตัวเรือนพอดี พอดีกด พอดีเคลียร์ |
| ความยาว | ±0.02–0.05 มม | ความยาวบูชโดยรวม ตำแหน่งไหล่ |
| ศูนย์กลาง (ID ถึง OD) | ลงไปที่ 0.003–0.005 มม | แบริ่งธรรมดา, บูชไกด์, บูชอุปกรณ์ |
| ความหนาของผนัง | ±0.01–0.02 มม | บูชแบบมีผนังบาง- สวมแหวน |
| ความเหลี่ยมของใบหน้า | เหลือเพียง 0.01 มม | หน้าแทง หน้าหน้าแปลน หน้ากำหนดตำแหน่ง |
| ความกลม/ความเป็นทรงกระบอก | ลงไปที่ 0.003–0.005 มม | รูแบริ่ง, รูบุชชิ่งไกด์ |
| เส้นผ่านศูนย์กลางและความหนาของหน้าแปลน | ±0.02–0.05 มม | บูชหน้าแปลน, บูชแรงขับ |
| ความกว้างและตำแหน่งของร่องน้ำมัน | ±0.05–0.1 มม | ร่องหล่อลื่น ร่อง ทางเดิน |
| ความหยาบผิว | มาตรฐาน Ra 0.4–1.6 μm; Ra 0.1–0.4 μm กราวด์/ลับคม | พื้นผิวแบริ่ง พื้นผิวซีล ตัวเรือนพอดี |
| ความอดทนของด้าย | ISO 6g / 6H หรือต่อรูปวาด | บูชแบบปรับได้และแบบเกลียว |
คุณสมบัติที่สำคัญที่เราควบคุม
เจาะและ OD พอดี- เส้นผ่านศูนย์กลางที่ควบคุมสำหรับระยะห่างระหว่างเพลาและการกดตัวเรือน/ระยะห่างพอดี
การมีศูนย์กลางร่วมกัน- เจาะให้เป็นไปตาม OD จริง ดังนั้นเพลาจึงวิ่งอยู่ตรงกลางและบุชชิ่งที่นั่งเท่าๆ กัน
ความหนาของผนัง- ควบคุมด้วยบูชแบบมีผนังบาง-และสวมแหวนเพื่อการบรรทุกที่สม่ำเสมอ
ความเหลี่ยม- ใบหน้าและหน้าแปลนตั้งฉากกับแกนสำหรับตำแหน่งตามแนวแกนและแรงขับ
คุณสมบัติการหล่อลื่น- ร่องน้ำมัน ช่องและรูขวางที่กลึงเพื่อวาดเพื่อกระจายจาระบีหรือน้ำมัน
พื้นผิวเสร็จสิ้น- พื้นผิวที่ขัดเงาหรือแบบกราวด์พร้อมความหยาบที่ควบคุมได้และ-ฟักแบบกากบาท
การตกแต่งพื้นผิวสำหรับบูช CNC
| พื้นผิวเสร็จสิ้น | วัสดุที่ใช้บังคับ | ชิ้นส่วนบุชชิ่งทั่วไป | ประโยชน์หลัก |
|---|---|---|---|
| ชุบฮาร์ดโครม | 1045 · 4140 · 4340 | บูชไฮดรอลิก, บูชไกด์, บูชสวม | พื้นผิวที่แข็ง ทนต่อการสึกหรอ-และการกัดกร่อน- |
| การชุบนิเกิลแบบไม่ใช้ไฟฟ้า | 4140 · 1045 · เหล็ก · อะลูมิเนียม | บูชปั๊มและวาล์ว บูชอุปกรณ์ | ป้องกันการสึกหรอและการกัดกร่อนสม่ำเสมอโดยมีการสะสมตัวต่ำ |
| การชุบดีบุก | C93700 · C36000 · C46400 | ตลับลูกปืนธรรมดาสีบรอนซ์และทองเหลือง บูชวาล์ว | ปรับปรุงความสามารถในการฝังและป้องกันการค้างเมื่อเริ่มต้นระบบ |
| ออกไซด์สีดำ | 1045 · 4140 · 4340 | บูชเหล็กและสเปเซอร์สำหรับใช้งานทั่วไป- | ป้องกันการกัดกร่อนแบบประหยัดพร้อมการสะสมตัวต่ำ |
| ชุบสังกะสี | เหล็กกล้าคาร์บอน | บุชชิ่งและปลอกสำหรับงานทั่วไป- | ป้องกันการกัดกร่อนอย่างประหยัด |
| ทู่ | 303 · 304 · 316L · 17-4 พีเอช | ปั๊มสแตนเลสและบูชวาล์ว | ขจัดเหล็กอิสระ เพิ่มความต้านทานการกัดกร่อน |
| การขัดด้วยไฟฟ้า | 316L · 304 | อาหาร การแพทย์ และบูชทางทะเล | พื้นผิวเรียบและสะอาด ช่วยเพิ่มความต้านทานการกัดกร่อน |
| อโนไดซ์ (ประเภท II / ฮาร์ด III) | 6061-T6 · 7075-T6 | ไกด์อะลูมิเนียมและบูชหุ่นยนต์ | ความต้านทานการสึกหรอและการกัดกร่อน ฉนวนกันความร้อน |
| พื้น / ขัดเงา | เหล็กกล้าทั้งหมด · สเตนเลส · บรอนซ์ · ไทเทเนียม | รูแบริ่ง, พอดี OD, บูชไกด์ | Ra 0.1–0.4 μm สำหรับหน้าสัมผัสตลับลูกปืนและซีล |
การควบคุมคุณภาพบุชชิ่ง
เราตรวจสอบรูเจาะ, OD, ความร่วมศูนย์, ความเหลี่ยม และข้อกำหนดของพื้นผิวตลอดการผลิตเพื่อให้แน่ใจว่าบุชชิ่งตรงตามแบบ สำหรับโครงการที่มีการจัดทำเอกสารไว้ เราสามารถจัดหาใบรับรองวัสดุและบันทึกการตรวจสอบเพื่อรองรับการตรวจสอบขาเข้าของคุณได้
| รายการตรวจสอบ | อุปกรณ์/วิธีการ | ชิ้นส่วนบุชชิ่งทั่วไป |
|---|---|---|
| เส้นผ่านศูนย์กลางรู | เกจวัดรู · CMM · เกจวัดปลั๊ก | รูแบริ่ง เพลา-รูวิ่ง |
| เส้นผ่านศูนย์กลาง OD | ไมโครมิเตอร์ · CMM | ตัวเรือนพอดี พอดีกด |
| ศูนย์กลาง (ID ถึง OD) | CMM · ไฟบอกสถานะไดอัล | แบริ่งธรรมดา, บูชไกด์ |
| ความหนาของผนัง | บอลไมโครมิเตอร์ · CMM | บูชแบบมีผนังบาง- สวมแหวน |
| ความเหลี่ยมของใบหน้า | ไดอัลอินดิเคเตอร์ · CMM | ใบหน้าแทง, ใบหน้าหน้าแปลน |
| ความกลม/ความเป็นทรงกระบอก | เครื่องทดสอบความกลม / CMM | รูแบริ่ง, รูบุชชิ่งไกด์ |
| ร่องน้ำมัน / สล็อต | ไป/ไม่-ไป · CMM | ร่องและทางเดินหล่อลื่น |
| ความหยาบผิว | เครื่องทดสอบความหยาบ | พื้นผิวแบริ่ง ซีล-รูสัมผัส |
| ความแข็ง (ผ่านความร้อน-) | เครื่องทดสอบความแข็ง | เหล็กชุบแข็งและบูช 17-4 PH |
| การตรวจสอบวัสดุ | สเปกโตรมิเตอร์ + ใบรับรองวัสดุ | วัตถุดิบขาเข้า (มี EN 10204 3.1) |
| การตรวจสอบขั้นสุดท้าย | CMM + รายงานการตรวจสอบ | การยอมรับมิติสุดท้าย |
ต้องการเอกสารควบคุมคุณภาพหรือไม่?ส่งแบบและข้อกำหนดการตรวจสอบของคุณมาให้เรา
ต้นแบบและการตัดเฉือนบุชชิ่งปริมาณต่ำ-
โครงการบุชชิ่งมักเริ่มต้นด้วยต้นแบบ - การออกแบบใหม่ การเปลี่ยนทดแทน หรือการอัพเกรดที่ต้องทดสอบก่อนการผลิต เราสนับสนุนต้นแบบและการตัดเฉือน CNC ปริมาณ-ต่ำจากตัวอย่างเดี่ยวไปจนถึงการสั่งซื้อซ้ำจำนวนเล็กน้อย-
การตัดเฉือนต้นแบบ
สำหรับการออกแบบใหม่ การตรวจสอบ และการเปลี่ยนทดแทน
ปริมาณทั่วไป:1–10 ชิ้น
ปริมาณการผลิตต่ำ-
สำหรับระบบนำร่องและการดำเนินการผลิตเบื้องต้น
ปริมาณทั่วไป:10–1,000+ ชิ้น
การผลิตซ้ำ
สำหรับบุชชิ่งสำรองและการสั่งซื้อซ้ำตามการออกแบบที่กำหนดไว้
ปริมาณทั่วไป:ขึ้นอยู่กับความต้องการของโครงการ
เหมาะสำหรับ
ปลอกธรรมดาและบูชหน้าแปลน
ไกด์บูชและบูชอุปกรณ์
ปั๊ม วาล์ว และบูชไฮดรอลิก
แหวนรองแทงและสวมแหวน
ปลอกสเปเซอร์และปลอกระบุตำแหน่ง
เดือย บานพับ และบูชแบบแยก
บรรจุภัณฑ์และระยะเวลารอคอยสำหรับบูช CNC

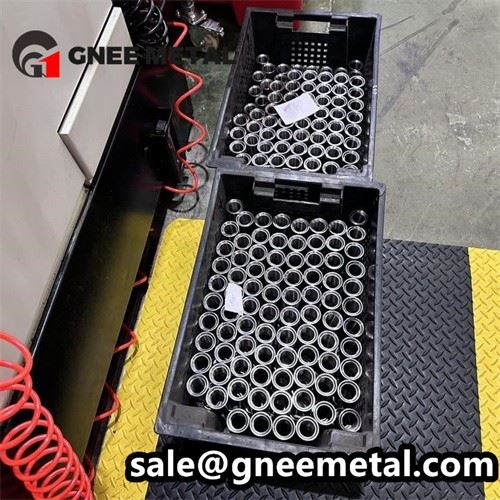

บรรจุภัณฑ์
การคุ้มครองส่วนบุคคล:ถุง PE โฟม หรือฟิล์มป้องกันสำหรับรู OD และหน้าแปลน
การป้องกันการกัดกร่อน:กระดาษกันสนิมและการหยอดน้ำมันสำหรับบูชเหล็กและบรอนซ์ในการขนส่งในต่างประเทศ
บูชที่แม่นยำ:เม็ดมีดโฟมและช่องแยกสำหรับรูเจาะและพื้นผิวที่สำคัญ
บูชแข็ง:ใช้ป้องกันน้ำมันหรือสนิมหลังจากการเจียร/ลับคมเสร็จแล้ว
บรรจุภัณฑ์แบบกำหนดเอง:หมายเลขชิ้นส่วน ฉลาก ปริมาณ และ-ข้อกำหนดการบรรจุเฉพาะของลูกค้า
ระยะเวลารอคอยโดยทั่วไป
| ประเภทการสั่งซื้อ | ระยะเวลารอคอยโดยทั่วไป |
|---|---|
| ต้นแบบ | 5-10 วันทำการ |
| การสั่งซื้อปริมาณต่ำ- | 10-20 วันทำการ |
| สั่งผลิต | 15–30 วันทำการ |
| สั่งซ้ำ | 10–25 วันทำการ |
คำถามที่พบบ่อย
ถาม: 1. คุณสามารถผลิตบูชกลึง CNC อะไรได้บ้าง?
ตอบ: เราผลิตบูชปลอกธรรมดา บูชหน้าแปลน แหวนรองกันรุน บูชไกด์ บูชเดือยและบานพับ บูชปั๊มและวาล์ว แหวนสวม ปลอกสเปเซอร์ บูชแบบขั้นบันได บูชแบบแยก บูชเครื่องมือวัด และบูชแบบร่องน้ำมัน-จากแบบของลูกค้า
ถาม: 2. คุณใช้เครื่องจักรบุชชิ่งจากวัสดุอะไร?
ตอบ: เรากลึงบุชชิ่งจากทองแดงและทองเหลือง (C93700, C36000, C46400, C95400), เหล็กคาร์บอนและโลหะผสม (1045, 1060, 1144, 4140, 4340, 5120, 52100, 8620), สแตนเลส (303, 304, 304L, 316, 316L, 17-4 PH, 410, 420), อะลูมิเนียม (6061-T6, 6063-T5, 7075-T6, 2024-T3), ทองแดง (C10100, C11000, C17200) และไทเทเนียม (เกรด 2, เกรด 5)
ถาม: 3. คุณไม่ใช้เครื่องจักรชนิดใด?
ตอบ: เราไม่ได้ตัดเฉือนบุชชิ่งจากโลหะทนไฟหรือโลหะแปลกปลอม เช่น ทังสเตนหรือแทนทาลัม และเราไม่ได้จัดหาบูชพลาสติก บุชชิ่งเคลือบ PTFE- หรือบูชโลหะแบบลงทุน-แบบหล่อ / เผาผนึก / ผง- เป้าหมายของเราคือการกลึง CNC การคว้าน การกัด และการเจียรบูชโลหะแข็งในวัสดุที่ระบุไว้ข้างต้น
ถาม: 4. คุณสามารถบรรลุความคลาดเคลื่อนของเครื่องจักร CNC บนบุชชิ่งได้เท่าใด
ตอบ: สำหรับรูเจาะและ OD โดยทั่วไปเราจะจับยึด ±0.01 มม. โดยมีการตัดเฉือนที่แม่นยำถึง ±0.005 มม. ความร่วมศูนย์ของ ID-ถึง-OD ถูกควบคุมให้เหลือ 0.003–0.005 มม. ขึ้นอยู่กับรูปทรงและวัสดุ
ถาม: 5. คุณสามารถตัดเฉือนตลับลูกปืนธรรมดาสีบรอนซ์ได้หรือไม่?
ก. ใช่. เราตัดเฉือนตลับลูกปืนธรรมดาและปลอกปลอกจากทองแดงตะกั่ว C93700, ทองเหลืองกองทัพเรือ C46400 และทองเหลืองตัดฟรี C36000- รวมถึงการกำหนดค่า-ร่องน้ำมันและหน้าแปลน
ถาม: 6. คุณสามารถจัดหาบูชชุบแข็งและกราวด์ได้หรือไม่?
ก. ใช่. เราจัดหาบุชชิ่งแบบชุบแข็ง แบบเหนี่ยวนำ-แบบแข็งและแบบคาร์บูไรซ์ในเกรดต่างๆ เช่น 52100, 4140, 4340 และ 8620 โดยมี ID/OD การเจียรที่ Ra 0.1–0.4 μm
ถาม: 7. คุณสามารถลับคมบูชบูชได้หรือไม่?
ก. ใช่. เราให้บริการการขัดผิวสำหรับรูเจาะและพื้นผิวแบริ่งที่แม่นยำ โดยผลิตเส้นผ่านศูนย์กลางไมครอนและพื้นผิวฟักขวาง-ที่คงสารหล่อลื่นไว้
ถาม: 8. คุณสามารถตัดเฉือนร่องน้ำมันและคุณสมบัติการหล่อลื่นได้หรือไม่?
ก. ใช่. เราตัดเฉือนร่องน้ำมัน ช่องตามแนวแกน ร่องวงกลม รูขวาง และช่องหล่อลื่นตามแบบสำหรับจาระบีหรือ-หล่อลื่นแบริ่งธรรมดา
ถาม: 9. คุณสามารถชุบบุชชิ่งได้หรือไม่?
ก. ใช่. เราใช้ฮาร์ดโครม นิกเกิลแบบไม่ใช้ไฟฟ้า การชุบดีบุก แบล็กออกไซด์ การชุบสังกะสี การทู่ การขัดเงาด้วยไฟฟ้า และอโนไดซ์กับบูช ขึ้นอยู่กับวัสดุและการใช้งาน
ถาม: 10. คุณสามารถจัดหาใบรับรองวัสดุและรายงานการตรวจสอบได้หรือไม่?
ก. ใช่. เราสามารถจัดเตรียมใบรับรองวัสดุ (EN 10204 3.1) รายงานการตรวจสอบขนาด รายงาน CMM บันทึกการตกแต่งพื้นผิว และรายงานความแข็งได้ตามคำขอ
ถาม: 11. คุณยอมรับภาพวาด 2D และไฟล์ CAD หรือไม่
ตอบ: เราสามารถทำงานได้จากไฟล์วาดภาพ STEP, STP, IGES, IGS, SolidWorks, DXF และ 2D ทั่วไป
ถาม: 12. คุณสนับสนุนการสร้างต้นแบบและการผลิตปริมาณน้อย-หรือไม่
ก. ใช่. เรารองรับปริมาณต้นแบบตั้งแต่ 1–10 ชิ้น ปริมาณการผลิตต่ำ-ตั้งแต่ 10–1,000+ ชิ้น เช่นเดียวกับการสั่งผลิตซ้ำสำหรับบุชชิ่งสำรอง
ถาม: 13. ระยะเวลารอคอยโดยทั่วไปสำหรับบูชกลึง CNC คืออะไร?
ตอบ: โดยทั่วไประยะเวลารอคอยสินค้าคือ 5–10 วันทำการสำหรับต้นแบบ 10–20 วันทำการสำหรับคำสั่งซื้อปริมาณน้อย- และ 15–30 วันทำการสำหรับใบสั่งผลิต ขึ้นอยู่กับความซับซ้อน ปริมาณ วัสดุ และการตกแต่งสำเร็จ
