ชิ้นส่วนกลึง CNC ระบบอัตโนมัติทางอุตสาหกรรม

อุปกรณ์ระบบอัตโนมัติทางอุตสาหกรรมต้องการส่วนประกอบทางกลที่เชื่อถือได้เพื่อการเคลื่อนย้าย ตำแหน่ง การประกอบ และการขนถ่ายวัสดุที่แม่นยำ เราให้บริการเครื่องจักร CNC แบบกำหนดเองสำหรับผู้ผลิตระบบอัตโนมัติ ผู้วางระบบ และผู้สร้างอุปกรณ์ โดยสนับสนุนส่วนประกอบตั้งแต่การพัฒนาต้นแบบไปจนถึงการผลิตซ้ำ



รองรับความสามารถในการตัดเฉือน CNC ของเราการกัด 3- แกนและ 5 แกน, การกลึง CNC, การกัดกลึง, การตัดเฉือนแบบสวิส และการเจียรที่แม่นยำสำหรับส่วนประกอบระบบอัตโนมัติแบบกำหนดเอง ชิ้นส่วนผลิตจากแบบของลูกค้าหรือไฟล์ CAD ตามขนาด วัสดุ ความคลาดเคลื่อน และข้อกำหนดการตกแต่งที่ระบุ



ตั้งแต่ต้นแบบระบบอัตโนมัติไปจนถึงส่วนประกอบที่พร้อมสำหรับการผลิต- เรามีโซลูชันการตัดเฉือน CNC ที่ปรับให้เหมาะกับอุปกรณ์และความต้องการในการผลิตของคุณ

รับใบเสนอราคา

มีชิ้นส่วนระบบอัตโนมัติแบบกำหนดเองหรือไม่? ส่งไฟล์ CAD ของคุณ







เราผลิตส่วนประกอบกลึง CNC ที่มีความแม่นยำสำหรับข้อต่อหุ่นยนต์ ระบบส่งกำลัง ระบบกำหนดตำแหน่ง และกลไกการเคลื่อนไหวอัตโนมัติ

ส่วนประกอบ	วัสดุทั่วไป	การใช้งาน
เพลาขับ	4140 · 1045 · 17-4 พ.ย	เซอร์โวไดรฟ์, การเคลื่อนที่แบบหมุน
ส่วนประกอบข้อต่อหุ่นยนต์	6061-T6 · 7075-T6 · 4140	แขนหุ่นยนต์ ข้อต่อแบบประกบ
เรือนแบริ่ง	6061-T6 · 7075-T6 · 304	แอสเซมบลีแบบหมุนและเชิงเส้น
ข้อต่อ	7075-T6 · 4140 · 304	การเชื่อมต่อมอเตอร์และเพลา
แผ่นยึด	6061-T6 · 7075-T6 · 304	มอเตอร์ แอคทูเอเตอร์ ลิเนียร์ไกด์
จบ-เอฟเฟ็กต์	6061-T6 · 7075-T6 · 304	การจับและการจัดการด้วยหุ่นยนต์
สเปเซอร์และบูช	C36000 · 6061-T6 · พอม	การประกอบตำแหน่งและการเคลื่อนไหว
ส่วนประกอบการเคลื่อนที่เชิงเส้น	4140 · 6061-T6 · 304	ระบบนำทางเชิงเส้นตรงและระบบกำหนดตำแหน่ง



ส่งแบบร่าง CAD หรือแบบจำลอง 3 มิติของคุณสำหรับการตัดเฉือน CNC แบบกำหนดเองตั้งแต่ต้นแบบไปจนถึงการผลิต



ส่วนประกอบของระบบอัตโนมัติมักต้องการความพอดีที่แม่นยำ ตำแหน่งรู เส้นผ่านศูนย์กลางเพลา และพื้นผิวการติดตั้งเพื่อการประกอบที่เชื่อถือได้และการเคลื่อนย้ายซ้ำ

ข้อมูลจำเพาะ	ความสามารถทั่วไป
ความอดทน CNC มาตรฐาน	±0.05 มม
ความอดทน CNC ที่แม่นยำ	±0.02 มม
คุณสมบัติความอดทน-แน่นหนา	±0.01 มม
ความอดทนของเส้นผ่านศูนย์กลางรู	±0.01–0.03 มม
ความคลาดเคลื่อนของเส้นผ่านศูนย์กลางเพลา	±0.01–0.02 มม
ความเรียบ	เหลือเพียง 0.02 มม./100 มม
ความแม่นยำของตำแหน่ง	ลงไปที่ ±0.02 มม
ศูนย์กลาง/ความหนีศูนย์	เหลือเพียง 0.02 มม
ความหยาบผิว	Ra 0.8–3.2 ไมโครเมตร
ความอดทนของด้าย	ตามข้อกำหนดของ ISO / ASME



คุณสมบัติที่สำคัญที่เราควบคุม

พอดีกับเพลาและแบริ่ง- เส้นผ่านศูนย์กลางควบคุมสำหรับตลับลูกปืน บุชชิ่ง และคัปปลิ้ง

ตำแหน่งรู- การติดตั้งและระบุตำแหน่งรูสำหรับส่วนประกอบการประกอบที่แม่นยำ

ความเรียบ- พื้นผิวการติดตั้งแบบควบคุมสำหรับมอเตอร์ เซ็นเซอร์ และลิเนียร์ไกด์

ศูนย์กลางและการวิ่งหนี- สำคัญสำหรับการหมุนเพลาและส่วนประกอบการเคลื่อนที่

การทำซ้ำมิติ- มิติที่สอดคล้องกันสำหรับชุดต้นแบบและชุดการผลิต



พื้นผิวเสร็จสิ้น	วัสดุที่ใช้บังคับ	ชิ้นส่วนระบบอัตโนมัติทั่วไป
อโนไดซ์	6061-T6, 7075-T6, 6082-T6	ตัวเรือน ฉากยึด แผ่นยึด
อโนไดซ์อย่างหนัก	6061-T6, 7075-T6	ชิ้นส่วนเลื่อน อุปกรณ์จับยึด ส่วนประกอบเครื่องจักร
ทู่	304, 316, 17-4 พีเอช	เพลา ตัวเรือน อุปกรณ์จับยึด ที่ยึดเซ็นเซอร์

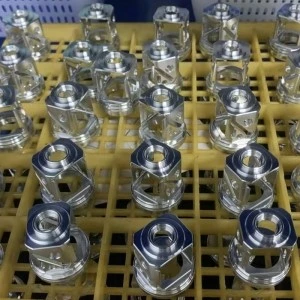

การชุบนิเกิลแบบไม่ใช้ไฟฟ้า	4140, 1045, อะลูมิเนียม	เพลา ตัวเรือน ส่วนประกอบที่มีความแม่นยำ

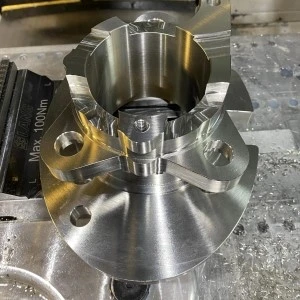

ชุบสังกะสี	1,045, 4140, เหล็กกล้าคาร์บอน	เพลา หมุด วงเล็บ
ออกไซด์สีดำ	1045, 4140, โลหะผสมเหล็ก	เพลา อุปกรณ์จับยึด ชิ้นส่วนเครื่องจักรกล
การระเบิดด้วยลูกปัด	อลูมิเนียม สแตนเลส เหล็ก	ตัวเรือน ฉากยึด ฝาครอบ
ขัด	สแตนเลส, อลูมิเนียม, ทองเหลือง	ส่วนประกอบที่เปิดเผย ส่วนควบ ตัวเรือน



เราตรวจสอบขนาด ความพอดี ตำแหน่งของรู และข้อกำหนดพื้นผิวที่สำคัญตลอดการผลิตเพื่อให้แน่ใจว่าชิ้นส่วนระบบอัตโนมัติที่กลึงด้วย CNC ตรงตามข้อกำหนดการวาด

รายการควบคุมคุณภาพ	วิธีการตรวจสอบ/อุปกรณ์	การใช้งานทั่วไป
การตรวจสอบมิติ	CMM, คาลิเปอร์, ไมโครมิเตอร์	ขนาดชิ้นส่วนโดยรวม
เส้นผ่านศูนย์กลางเพลา	ไมโครมิเตอร์, CMM	เพลา หมุด เบาะรองนั่ง
เส้นผ่านศูนย์กลางรู	บอร์เกจ, พินเกจ, CMM	การติดตั้งและการวางตำแหน่งรู
ตำแหน่งรู	CMM เกจวัดส่วนสูง	แผ่นยึด, อุปกรณ์ติดตั้ง
ความเรียบ	CMM แผ่นพื้นผิว	ฐาน, แผ่นยึด
ศูนย์กลางและการวิ่งหนี	CMM, ตัวบ่งชี้การหมุน	เพลา ข้อต่อ ชิ้นส่วนที่หมุนได้
การตรวจสอบด้าย	ไป/ไม่-ไปเกจวัดเกลียว	รูเกลียวและเพลา
ความหยาบผิว	เครื่องทดสอบความหยาบ	ที่นั่งแบบลูกปืน พื้นผิวแบบเลื่อน
การตรวจสอบวัสดุ	สเปกโตรมิเตอร์, ใบรับรองวัสดุ	วัตถุดิบที่เข้ามา
การตรวจสอบขั้นสุดท้าย	CMM และรายงานการตรวจสอบ	การยอมรับมิติสุดท้าย



ส่งภาพวาด 2D หรือไฟล์ CAD 3D ของคุณพร้อมระบุเกณฑ์ความคลาดเคลื่อนและข้อกำหนดการตรวจสอบที่จำเป็น เราสามารถผลิตและตรวจสอบชิ้นส่วนของคุณตามความต้องการด้านคุณภาพของคุณ



โครงการระบบอัตโนมัติทางอุตสาหกรรมมักต้องการชิ้นส่วนแบบกำหนดเองสำหรับการพัฒนาอุปกรณ์ การทดสอบ และการผลิตนำร่องก่อน-การผลิตเต็มรูปแบบ เราสนับสนุนต้นแบบและการตัดเฉือน CNC ปริมาณ-ต่ำสำหรับส่วนประกอบระบบอัตโนมัติ ตั้งแต่ตัวอย่างเริ่มต้นไปจนถึงการสั่งซื้อซ้ำจำนวนเล็กน้อย-



การตัดเฉือนต้นแบบ

สำหรับอุปกรณ์ระบบอัตโนมัติ กลไกหุ่นยนต์ อุปกรณ์ติดตั้ง และระบบการเคลื่อนไหวใหม่
ปริมาณทั่วไป:1–10 ชิ้น

ปริมาณการผลิตต่ำ-

สำหรับการตรวจสอบอุปกรณ์ สายการผลิตนำร่อง และการดำเนินการผลิตเบื้องต้น
ปริมาณทั่วไป:10–1,000+ ชิ้น

การผลิตซ้ำ

สำหรับชิ้นส่วนทดแทนและโครงการระบบอัตโนมัติที่เกิดซ้ำพร้อมการออกแบบที่เป็นที่ยอมรับ
ปริมาณทั่วไป:ขึ้นอยู่กับความต้องการของโครงการ



เหมาะสำหรับ

ส่วนประกอบหุ่นยนต์

ชิ้นส่วนควบคุมการเคลื่อนไหว

อุปกรณ์ติดตั้งประกอบ

ตัวยึดเซนเซอร์

ตัวเรือนแบบกำหนดเอง

ส่วนประกอบสายพานลำเลียง

อุปกรณ์ตรวจสอบ

สิ้นสุด-ส่วนประกอบเอฟเฟกต์



บรรจุภัณฑ์

การคุ้มครองส่วนบุคคล:ถุง PE โฟม หรือฟิล์มป้องกันสำหรับพื้นผิวกลึง

ชิ้นส่วนขนาดเล็ก:กล่องแบ่งพาร์ติชันเพื่อป้องกันการขีดข่วนและ{0}}แยก-การสัมผัสกัน

ชิ้นส่วนที่มีความแม่นยำ:ช่องใส่โฟมและช่องแยกสำหรับส่วนประกอบที่สำคัญ

ชิ้นส่วนหนัก:กล่องเสริมหรือ-กล่องไม้เกรดส่งออก

บรรจุภัณฑ์แบบกำหนดเอง:หมายเลขชิ้นส่วน ฉลาก ปริมาณ และ-ข้อกำหนดการบรรจุเฉพาะของลูกค้า



ระยะเวลารอคอยสินค้าโดยทั่วไป

ประเภทการสั่งซื้อ	ระยะเวลารอคอยสินค้าโดยทั่วไป
ต้นแบบ	5-10 วันทำการ
การสั่งซื้อปริมาณต่ำ-	10–20 วันทำการ
สั่งผลิต	15–30 วันทำการ
สั่งซ้ำ	10–25 วันทำการ



ต้องการกำหนดการส่งมอบที่เฉพาะเจาะจงหรือไม่? ส่งแบบ ปริมาณ และข้อกำหนดการตกแต่งสำหรับใบเสนอราคาเฉพาะโครงการ-



1. คุณสามารถผลิตชิ้นส่วนกลึง CNC ใดบ้างสำหรับระบบอัตโนมัติทางอุตสาหกรรม

เราผลิตตามแบบเพลา หมุด บุชชิ่ง ฉากยึด แผ่นยึด ตัวเรือนแบริ่ง อุปกรณ์จับยึด ตัวเรือน ข้อต่อ และส่วนประกอบปลาย-เอฟเฟกต์สำหรับอุปกรณ์อัตโนมัติ



2. คุณใช้วัสดุโลหะอะไรสำหรับชิ้นส่วน CNC อัตโนมัติ?

เราตัดเฉือนวัสดุโลหะหลายประเภท รวมถึงอะลูมิเนียม 6061-T6, 7075-T6 และ 6082-T6; สแตนเลส 304, 316 และ 17-4 PH; เหล็กกล้าคาร์บอน 1,045; เหล็กโลหะผสม 4140 และ 4340; ทองเหลือง C36000 และ C46400; ทองแดง C11000 และ C14500; และไทเทเนียมเกรด 2 และเกรด 5.



3. คุณสามารถบรรลุความคลาดเคลื่อนของเครื่องจักร CNC ได้เท่าใด

โดยปกติแล้วความทนทานต่อ CNC มาตรฐานของเราคือ±0.05 มมด้วยเครื่องจักรที่มีความแม่นยำลงไป±0.02 มมและเลือกคุณสมบัติที่สำคัญเพื่อ±0.01 มมขึ้นอยู่กับรูปทรง วัสดุ และข้อกำหนดในการวาด



4. คุณสามารถผลิตเพลาและตัวเรือนแบริ่งที่มีความแม่นยำได้หรือไม่?

ใช่. เราผลิตตัวเรือนเพลาและแบริ่งที่มีการควบคุมเส้นผ่านศูนย์กลาง ศูนย์กลางร่วม การเบี่ยงเบนหนีศูนย์ และแบริ่ง-ขนาดที่พอดีสำหรับการควบคุมการเคลื่อนไหวและการใช้งานหุ่นยนต์



5. คุณสามารถตัดเฉือนฟิกซ์เจอร์และจิ๊กอัตโนมัติแบบกำหนดเองได้หรือไม่

ใช่. คุณสามารถผลิตอุปกรณ์จับยึด จิ๊ก หมุดระบุตำแหน่ง แคลมป์ และเพลทเครื่องมือแบบกำหนดเองได้โดยตรงจากคุณภาพวาด 2D หรือไฟล์ 3D CAD.



6. คุณสนับสนุนการสร้างต้นแบบและการผลิตปริมาณน้อย-หรือไม่

ใช่. เราสนับสนุนปริมาณต้นแบบตั้งแต่ 1–10 ชิ้น, ปริมาณการผลิตต่ำ-จาก10–1,000+ ชิ้นตลอดจนการสั่งผลิตซ้ำ



7. คุณมีกระบวนการตัดเฉือน CNC อะไรบ้าง?

ความสามารถของเราได้แก่การกลึงซีเอ็นซี การกัดซีเอ็นซี การกลึง 5- แกน การกัดกลึง การกลึงแบบสวิส และการเจียรแบบแม่นยำ.



8. มีพื้นผิวอะไรบ้าง?

เรานำเสนอทั้งนี้ขึ้นอยู่กับวัสดุและการใช้งานอโนไดซ์, อโนไดซ์แข็ง, ทู่, ชุบนิเกิลแบบไม่ใช้ไฟฟ้า, ชุบสังกะสี, ออกไซด์สีดำ, การพ่นลูกปัดและการขัดเงา.



9. คุณสามารถจัดทำรายงานการตรวจสอบชิ้นส่วนอัตโนมัติได้หรือไม่?

ใช่. เราสามารถจัดหาให้ได้ทั้งนี้ขึ้นอยู่กับความต้องการของโครงการรายงานการตรวจสอบมิติ รายงาน CMM ใบรับรองวัสดุ และบันทึกการตรวจสอบพื้นผิว.



10. คุณยอมรับไฟล์ CAD ใดบ้าง

เราสามารถทำงานได้จากส่วนกลางSTEP, STP, IGES, IGS, SolidWorks, DXF และไฟล์การวาดภาพ 2D.



11. ระยะเวลารอคอยโดยทั่วไปสำหรับชิ้นส่วน CNC อัตโนมัติคือเท่าไร?

ระยะเวลารอคอยโดยทั่วไปคือ5–10 วันทำการสำหรับต้นแบบ, 10–20 วันทำการสำหรับคำสั่งซื้อปริมาณต่ำ- และ 15–30 วันทำการสำหรับใบสั่งผลิตขึ้นอยู่กับความซับซ้อนของชิ้นงาน ปริมาณ วัสดุ และการตกแต่ง



12. คุณสามารถจัดการคำสั่งซื้อซ้ำสำหรับอุปกรณ์อัตโนมัติได้หรือไม่?

ใช่. เราสนับสนุนการผลิตซ้ำและสามารถผลิตชิ้นส่วนตามภาพวาดต้นฉบับ ข้อมูลจำเพาะที่ได้รับอนุมัติ และข้อกำหนดในการตรวจสอบ.



13. คุณสามารถจัดเตรียมบรรจุภัณฑ์แบบกำหนดเองสำหรับส่วนประกอบระบบอัตโนมัติที่มีความแม่นยำได้หรือไม่?

ใช่. เราสามารถใช้ถุงป้องกันส่วนบุคคล โฟมแทรก กล่องแบ่งส่วน กล่องเสริม หรือกล่องไม้ตามขนาดชิ้นส่วนและข้อกำหนดบรรจุภัณฑ์



14. ฉันจะขอใบเสนอราคาสำหรับชิ้นส่วน CNC ระบบอัตโนมัติทางอุตสาหกรรมได้อย่างไร?

ส่งของคุณการเขียนแบบ 2D หรือไฟล์ 3D CADเกรดวัสดุ ปริมาณ ข้อกำหนดด้านความทนทาน ผิวสำเร็จ และข้อกำหนดในการตรวจสอบ จากนั้นเราจะสามารถตรวจสอบข้อกำหนดการผลิตและเสนอราคาได้
